Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?
Rychlé srovnání: Mixér se spodním vstupem vs Mixér s bočním vstupem
A mixér se spodním vstupem je obecně silnější možností, když proces vyžaduje jemné míchání s nízkým střihem v malé až středně velké nádobě, zejména tam, kde záleží na hygienickém designu a snadném čištění, jako je zpracování mléka, složení kosmetiky a biotechnologické šarže. Směšovač s bočním vstupem je obvykle vhodnější pro velké skladovací nádrže a nádoby na volně ložené kapaliny, kde je jednotka namontována přes boční stěnu nádrže blízko dna, aby udržela pevné látky suspendované a míchala velké objemy bez otevření střechy nádrže. Správná volba závisí na velikosti nádrže, viskozitě produktu, hygienických požadavcích a způsobu přístupu k nádobě pro účely servisu.
Než půjdeme hlouběji do detailů návrhu, zde je krátké shrnutí toho, kdy má každá konfigurace v každodenním provozu závodu smysl.
- Vyberte a mixér se spodním vstupem pro kapaliny s nízkou až střední viskozitou v nádobách, které vyžadují časté čištění nebo hygienickou manipulaci.
- Vyberte a side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Před dokončením kterékoli konfigurace zvažte podlahovou plochu nádrže, světlou výšku a přístup k údržbě těsnění.
- Obě konfigurace mohou pomoci udržet pevné látky v suspenzi, ale ideální oběžné kolo a montážní úhel závisí na konkrétní dávce a geometrii nádrže.
Co je to mixér se spodním vstupem ( Spodní krmný mixér ) a jak to funguje
A mixér se spodním vstupem , někdy nazývané míchadlo se spodním vstupem nebo míchadlo namontované na spodku, je instalováno skrz dno nádrže spíše než skrz horní kryt nebo boční stěnu. Sestava motoru a mechanické ucpávky jsou umístěny pod nebo přímo u dna nádrže a jsou připojeny k poměrně krátké hřídeli, která zasahuje do nádoby, kde se oběžné kolo otáčí blízko základny. Protože délka hřídele je kratší než u typického uspořádání s horním vstupem, konfigurace mísiče se spodním vstupem má tendenci snižovat ohybové zatížení a vibrace na hřídeli a ložiskách během nepřetržitého provozu.
Protože oběžné kolo nasává a obíhá materiál přímo ze dna nádrže, někteří procesní inženýři toto zařízení také označují jako spodní krmný mixér , protože míchání účinně přivádí a redistribuuje dávku ode dna nádoby směrem k povrchu. V kontinuálních nebo polokontinuálních provozech udržuje konfigurace míchadla na dně oběžné kolo blízko dna nádoby, což podporuje konzistentní míchání poblíž dna nádrže, kde je nejpravděpodobnější výskyt sedimentace.
Typické součásti mixéru se spodním vstupem
- Motor s přímým pohonem nebo s převodem namontovaným pod dnem nádrže
- Pouzdro mechanické ucpávky v místě, kde hřídel proniká do nádrže
- Krátká hnací hřídel spojující motor s oběžným kolem
- Nízkosmykové oběžné kolo určené pro jemné míchání nebo suspenzi lehkých pevných látek
- Montážní příruba zajišťující sestavu ke dnu nádrže
Toto kompaktní uspořádání je běžným důvodem a mixér se spodním vstupem je vybrán pro zařízení, kde je prostor kolem nádrže omezený a vysoká sestava pohonu nahoře by byla nepraktická.

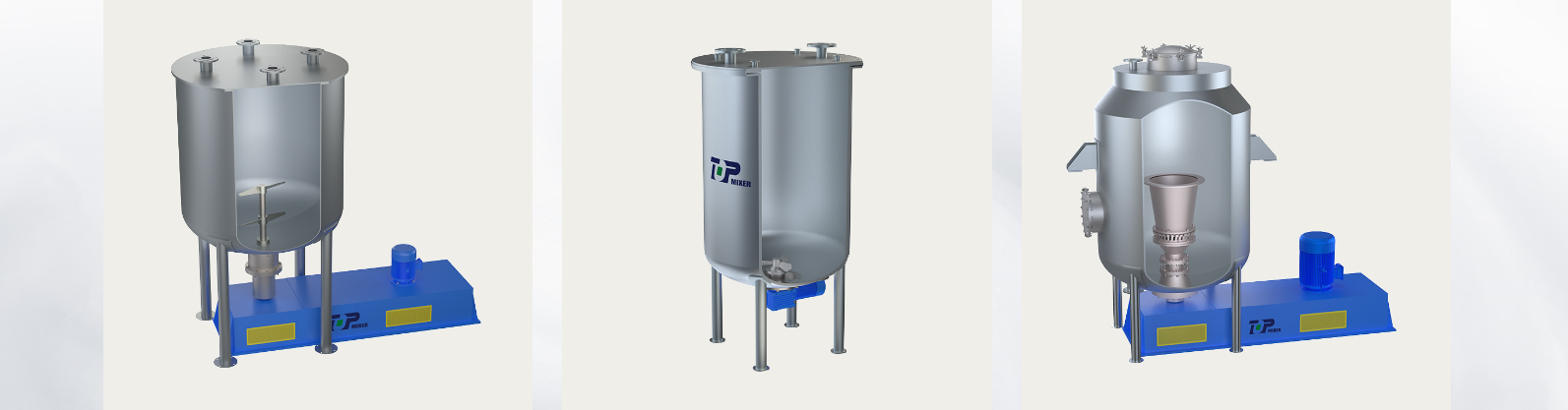

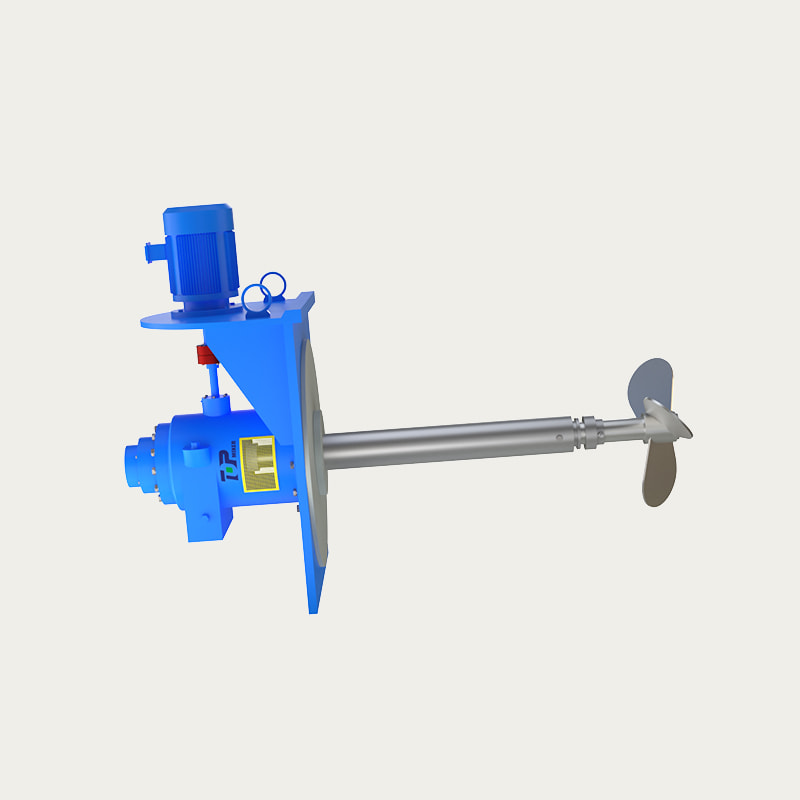

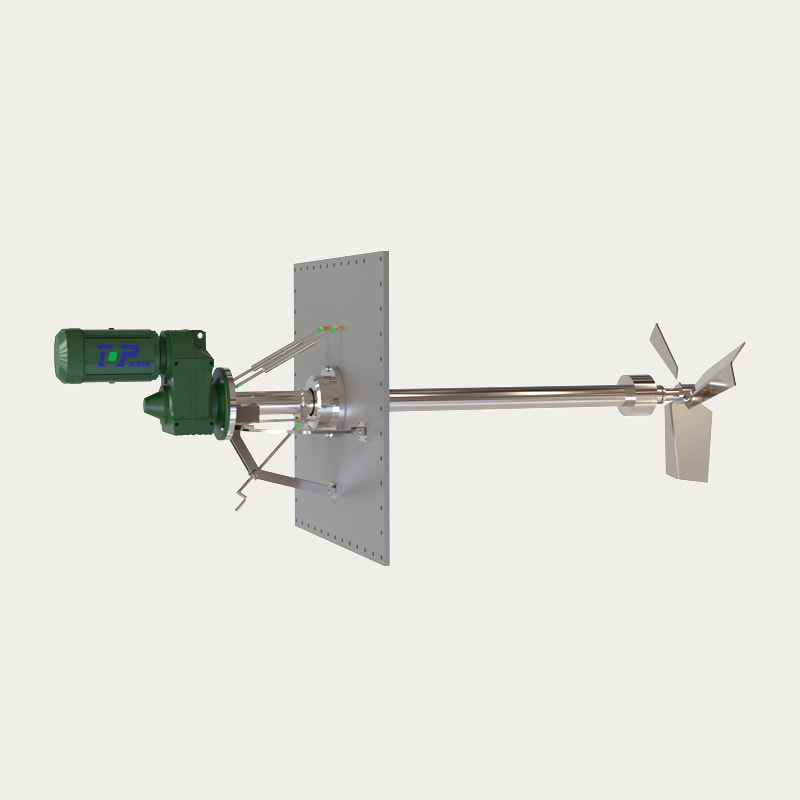

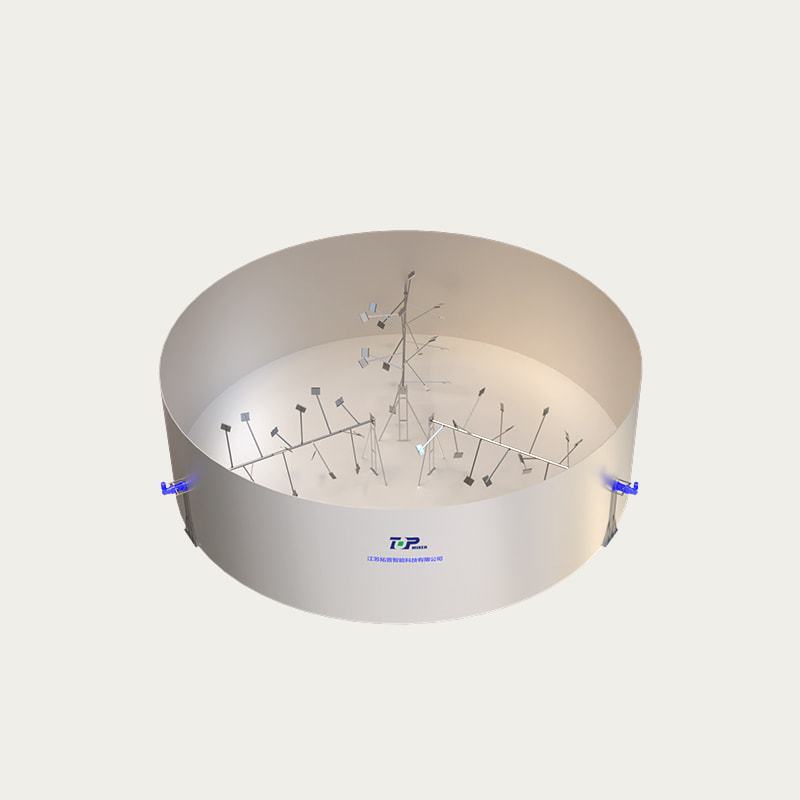

Co je směšovač s bočním vstupem
Směšovač s bočním vstupem je namontován přes boční stěnu nádrže, obvykle je umístěn v blízkosti spodní třetiny nádoby a je skloněn mírně dolů, takže oběžné kolo směřuje tok přes dno nádrže a nahoru podél protilehlé stěny. Tato konfigurace eliminuje potřebu proniknout střechou nebo podlahou nádrže, což je jeden z důvodů, proč se míchačky s bočním vstupem široce používají na velkých skladovacích a mísicích nádržích, kde může být horní kryt již obsazen jinými armaturami, měřidly nebo přístupovými poklopy.
Protože je pohonná jednotka umístěna vně nádrže na boční stěně, přístup pro údržbu motoru a těsnění je obvykle možný bez úplného vypuštění nádoby, což je praktická výhoda u velmi velkých nádrží, kde je vypouštění časově náročné. Směšovače s bočním vstupem jsou běžně spojovány s aplikacemi pro hromadné skladování, jako jsou velké chemické nádrže, nádrže na odpadní vodu a další velkoobjemové nádoby, spíše než malé dávkové nebo sanitární zpracovatelské nádrže.
Typické aplikace mixéru s bočním vstupem
- Skladovací nádrže o velkém průměru vyžadující hromadné míchání
- Nádrže, kde střecha není snadno přístupná pro jízdu shora
- Aplikace, kde je hlavním cílem zabránit sedimentaci na velké ploše dna nádrže
- Nádoby, kde je preferován externí přístup údržby k pohonné jednotce
Mixér se spodním vstupem vs. mixér s bočním vstupem: Srovnávací tabulka funkcí
Níže uvedená tabulka shrnuje typické vlastnosti každé konfigurace. Skutečné specifikace se liší podle konstrukce nádrže, požadavků na šarži a výrobce dodávajícího zařízení.
| Funkce | Mixér se spodním vstupem | Mixér s bočním vstupem |
|---|---|---|
| Místo montáže | Přes dno nádrže | Skrz boční stěnu, zkosenou u dna |
| Typická délka hřídele | Krátký | Krátký to medium |
| Typická úroveň smyku | Nízká | Nízká to medium |
| Běžná velikost nádrže | Malé až středně velké nádoby | Velké až velmi velké skladovací nádrže |
| Přístup k čištění | Často přímočaré, podporuje uzavřené systémy | Přístupný z vnější strany stěny nádrže |
| Typická průmyslová odvětví | Mlékárna, kosmetika, biotechnologie, vybrané chemické nádrže | Velkoobjemové skladování, velké nádrže na chemikálie a úpravu vody |
| Typický rozsah viskozity | Nízká to medium viscosity | Nízká to medium viscosity, large volume |
Porovnání výkonnostních charakteristik
Kromě fyzického místa montáže se tyto dvě konfigurace obvykle liší v tom, jak fungují proti několika praktickým procesním úvahám. Níže uvedená tabulka představuje relativní ilustrativní srovnání čtyř běžně diskutovaných faktorů: kontrola smyku, snadnost čištění, vhodnost pro velké nádrže a celková efektivita půdorysu.
Míchačky se spodním vstupem mají tendenci dosahovat dobrých výsledků, pokud jde o kontrolu střihu a snadné čištění, což je jeden z důvodů, proč jsou upřednostňovány pro jemné, hygienické nebo citlivé na střih. Míchačky s bočním vstupem mají tendenci dosahovat lepších výsledků, pokud jde o vhodnost pro velké nádrže, protože jejich montáž na boční stěnu podporuje hromadné míchání přes velké průměry nádrží, aniž by vyžadovaly vysokou montáž na vrchu.
Vysvětlení struktury směšovače se spodním vstupem
Obrázek níže nastiňuje obecné konstrukční uspořádání typické instalace směšovače se spodním vstupem a ukazuje vztah motoru, těsnění, hřídele a oběžného kola ke dnu nádrže.
Čtení rozvržení směšovače se spodním vstupem
V tomto uspořádání je motor umístěn pod nádrží, spojený krátkou hnací hřídelí, která prochází mechanickou ucpávkou na dně nádrže. Montážní příruba zajišťuje celou sestavu k nádobě a oběžné kolo se otáčí přímo uvnitř nádrže blízko základny a cirkuluje procesní kapalinu vzhůru skrz dávku. Tato těsně propojená struktura je definujícím znakem a mixér se spodním vstupem a je součástí toho, proč zařízení obvykle vyžaduje menší vertikální světlou výšku než alternativy s horním vstupem.
Kde se používají mixéry se spodním a bočním vstupem
Míchačky se spodním vstupem se často objevují v průmyslových odvětvích, která oceňují hygienický design, jemné míchání a kompaktní půdorys. Na druhou stranu mixéry s bočním vstupem jsou více spojeny s velkoobjemovým skladováním a potřebami míchání. Sloupcový graf níže znázorňuje obecný, nepřesný vzor použití v běžných sektorech.
The mixér se spodním vstupem for chemical tanks je praktickou možností v mísicích, neutralizačních a reakčních nádobách, kde je preferováno jemné míchání a kde přístup na podlahu zjednodušuje běžnou údržbu. Podobně a mixér se spodním vstupem for storage tanks se často volí, když je podlahová plocha omezená a přístup shora do plavidla je omezen potrubím, plošinami nebo jiným pevným zařízením. Mezitím zůstávají konfigurace bočních vstupů běžné ve velmi velkých nádržích na úpravu vody a skladovacích nádržích na chemikálie, kde je prioritou udržení velkého objemu kapaliny rovnoměrně promíchané.
Viskozita, suspenze pevných látek a velikost šarže
Velikost nádrže a viskozita produktu jsou dva z nejpraktičtějších faktorů při porovnávání a mixér se spodním vstupem s směšovačem s bočním vstupem. Spojnicový graf níže ukazuje obecný trend v tom, jak se vhodnost mění s rostoucí velikostí nádrže, na základě typických vzorů procesního inženýrství.
Obecně platí, že mísič se spodním vstupem má tendenci zůstat pevný, když se velikost nádrže mění z malé na střední, zatímco mísič s bočním vstupem se stává stále praktičtějším, když se průměr nádrže velmi zvětšuje, hlavně proto, že montáž na boční stěnu eliminuje potřebu vysoké sestavy pohonu a zjednodušuje externí přístup k údržbě u příliš velkých nádob.
Vícefaktorové srovnání
Níže uvedená radarová tabulka spojuje několik faktorů najednou, srovnává kontrolu smyku, snadnost čištění, vhodnost pro velké objemy, přístup k instalaci, sanitární proces a efektivitu půdorysu pro obě konfigurace.
Dohromady tato srovnání naznačují, že a mixér se spodním vstupem má tendenci vést k ovládání smyku, snadnému čištění a sanitárnímu přizpůsobení procesu, zatímco mixér s bočním vstupem má tendenci vést k vhodnosti pro velké objemy. Žádná konfigurace není univerzálně lepší napříč všemi faktory, a proto je přizpůsobení typu míchačky konkrétní nádrži a procesu praktickým přístupem.
Rozdíly v čištění a údržbě
Plánování rutinní údržby často silně závisí na tom, kde je umístěn pohon a těsnění míchačky vzhledem k nádrži a okolní podlahové ploše.
- Směšovač se spodním vstupem umístí těsnění na dno nádrže, což může podporovat provoz uzavřeného systému a snižuje možnost vystavení produktu během běžných čisticích cyklů.
- Směšovač s bočním vstupem umístí těsnění na boční stěnu nádrže, což technikům umožňuje obsluhovat pohon a těsnění z vnějšku nádrže, aniž by museli mít přístup do oblasti pod nádobou.
- Instalace směšovačů se spodním vstupem často těží z malé údržbové jámy nebo přístupného podlahového prostoru pod nádrží pro údržbu motoru a skříně těsnění.
- Instalace směšovačů s bočním vstupem obvykle vyžadují volný prostor podél boční stěny nádrže spíše než pod nádobou, což může v některých zařízeních zjednodušit plánování uspořádání.
Obě konfigurace mohou být navrženy s mechanickými ucpávkami, které podporují relativně dlouhé servisní intervaly, ačkoli skutečný plán údržby závisí na zpracovávaném produktu, provozní teplotě a četnosti čištění nádrže mezi jednotlivými šaržemi.
Jak si vybrat mezi mixérem se spodním vstupem a mixérem s bočním vstupem
Následující kroky nastiňují praktický způsob, jak se rozhodnout pro konkrétní nádrž a proces.
- Potvrďte velikost a tvar nádrže, protože velkoprůměrové skladovací nádrže mají tendenci upřednostňovat mísič s bočním vstupem, zatímco malé až středně velké procesní nádoby často upřednostňují mísič se spodním vstupem.
- Zkontrolujte viskozitu produktu a citlivost na smyk, protože nízkosmykové formulace v mlékárenství, kosmetice nebo biotechnologických aplikacích běžně těží z mísiče se spodním vstupem.
- Zkontrolujte dostupnou podlahovou plochu pod nádrží a prostor podél boční stěny nádrže, protože to často určuje, který způsob montáže je fyzicky praktický.
- Zvažte četnost čištění a hygienické požadavky, protože mixéry se spodním vstupem jsou často vybírány pro uzavřená sanitární zpracovatelská prostředí.
- Vyhodnoťte potřeby přístupu k údržbě, včetně toho, zda lze nádrž snadno vypustit pro účely servisu, nebo zda je preferován přístup z vnější boční stěny.
- Prodiskutujte typ oběžného kola a detaily montáže s kvalifikovaným dodavatelem míchacího zařízení, který může zkontrolovat konkrétní šarži, výkres nádrže a cíle procesu.
O vybavení horního mixéru Wuxi: Výrobce mixéru se spodním vstupem
Wuxi Top Mixer Equipment Co., Ltd. was established in 2003, with its production base located in the Yangtze River Delta economic zone in Wuxi. As a mixér se spodním vstupem manufacturer , the company focuses on fluid, powder, and slurry mixing equipment, covering research, design, and production for a range of process industries. The organization is structured around dedicated divisions, including a powder and slurry mixing division, a biomass energy and environmental protection division, a food and pharmaceutical division, and a fine chemical mixing division, which allows engineering teams to focus on the specific requirements of each application area.
The company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Frequently Asked Questions
| Q1: What is a bottom entry mixer A bottom entry mixer is an industrial mixing device installed through the floor of a tank, with the impeller shaft entering from below rather than through the top or side wall. This design supports direct-drive operation and gentle, low-shear blending in process vessels. | Q2: What is a bottom entry agitator A bottom entry agitator refers to the same category of equipment as a bottom entry mixer, with the agitator shaft and impeller mounted at the tank base. The term agitator is commonly used interchangeably with mixer in process engineering. |
| Q3: How does a bottom entry mixer work The motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: What is a bottom mounted mixer used for A bottom mounted mixer is typically used for blending, homogenizing, and helping prevent settling of solids in low to medium viscosity liquids, commonly in dairy, cosmetics, and biotechnology applications. |
| Q5: What are the advantages of a bottom entry mixer Common advantages include a compact footprint, straightforward cleaning access, low-shear mixing for delicate formulations, and compatibility with closed tank systems and reduced headroom needs. | Q6: Where are bottom entry mixers used They are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7: Bottom entry mixer versus top entry mixer A top entry mixer enters from above with a longer shaft and roof-mounted support, while a bottom entry mixer enters from the floor with a shorter shaft and reduced headroom requirements. | Q8: Bottom entry versus side entry mixers A bottom entry mixer penetrates the tank floor and suits smaller, gentle mixing needs, while a side entry mixer penetrates the side wall near the bottom and suits large bulk storage tanks. |
| Q9: Is a bottom entry mixer suitable for high viscosity liquids Bottom entry mixers are generally better suited to low and medium viscosity liquids. Higher viscosity products often call for additional impeller and power review alongside this configuration. | Q10: Can a bottom entry mixer suspend solids Yes, a bottom entry mixer can help keep light to moderate density solids suspended, particularly in tanks with rounded or sloped bottoms that support even flow from the impeller near the floor. |
