Průvodce nákupem top Entry Mixer: Vše, co inženýři potřebují vědět

Co a Špičkový vstupní mixér Dělá a kdy by měli inženýři specifikovat jeden

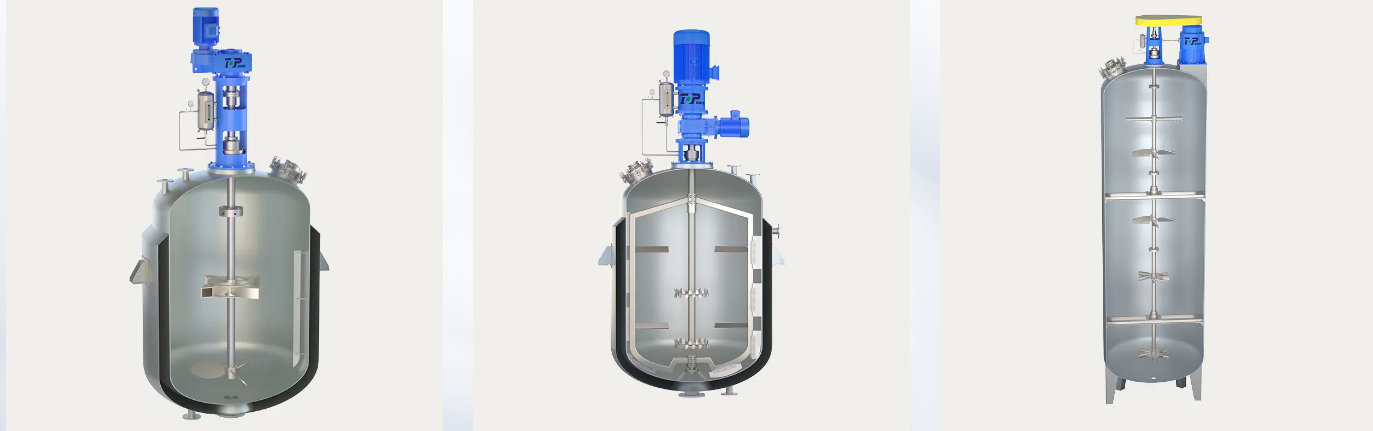

A mísič s horním vstupem je sestava míchadla namontovaná skrz otvor v horní části nádrže nebo nádoby s vertikálním hřídelem směřujícím dolů do procesní tekutiny a jedním nebo více oběžnými koly ponořenými v kapalině. Hnací motor a převodovka jsou umístěny nad střechou nádrže nebo na nosném můstku a otáčí hřídelí spíše shora než ze strany nebo zespodu. V mnoha nákupních dokumentech a technických listech je stejné zařízení označeno jako mísič s horním plněním, což je termín, který zdůrazňuje, jak proudy materiálu, prášku nebo přísad často vstupují do nádoby shora, zatímco oběžné kolo mísí obsah níže.

Pro inženýry, kteří porovnávají konfigurace míchání, je krátká odpověď tato: mixér s horním vstupem je obecně konfigurace, která specifikuje, když nádrž pojme více než několik tisíc litrů, když proces vyžaduje více než jeden stupeň oběžného kola podél hřídele, když je potřeba plný přístup ke dnu nádrže pro jiné trysky nebo čisticí zařízení, nebo když se viskozita kapaliny a náplň pevných látek během dávkového cyklu mění v širokém rozsahu. Směšovače s bočním a spodním vstupem zůstávají užitečné v užších aplikačních oknech, ale rodiny s horním a horním přívodem pokrývají největší podíl na obecném průmyslovém míchání, míchání v zásobních nádržích a míchání reaktoru.

Níže uvedené části procházejí logikou dimenzování, výběrem oběžného kola, výběrem materiálu, montážními postupy a plánováním údržby, které inženýři obvykle potřebují před dokončením specifikace horního vstupního mixéru pro chemickou nádrž, nádrž na odpadní vodu, nádobu na dávkování potravin nebo nádrž na skladování vody.

Špičkový mixér, Mixér s horním přívodem a Vysvětlení souvisejících pojmů

Papírování zakázek pro míchací zařízení používá několik překrývajících se termínů a inženýři, kteří s projektem začínají, někdy předpokládají, že odkazují na jiné stroje, když tomu tak není. Níže uvedená tabulka shrnuje, jak se tato terminologie běžně používá ve strojních výkresech, zadávací dokumentaci a příručkách údržby.

V praxi nákupní technik uvidí všechny čtyři termíny používané téměř zaměnitelně v rámci stejné žádosti o cenovou nabídku. Na čem záleží více než na štítku, jsou základní mechanické detaily: délka hřídele, stupně oběžného kola, typ těsnění a jmenovité hodnoty montážní příruby, to vše je popsáno v následujících částech.

Jak funguje průmyslový mixér s horním vstupem: Základní komponenty

Průmyslový mixér s horním vstupem se skládá z malé sady komponent, které se opakují téměř pro každou velikost a aplikaci. Porozumění každé části pomáhá inženýrům rychle přečíst technický list a zjistit nesoulad mezi požadavkem procesu a navrhovaným hardwarem.

Reduktor motoru a převodovky

Motor dodává rotační výkon, a protože procesní míchání obvykle vyžaduje mnohem nižší otáčky hřídele než standardní motor, převodovka snižuje rychlost a zároveň násobí točivý moment. Výběr reduktoru je jedním z nejdůležitějších rozhodnutí v celé sestavě, protože točivý moment, nikoli surová koňská síla, je to, co ve skutečnosti pohybuje viskózní kapalinou nebo kapalinou s obsahem pevných látek.

Hřídel směšovače a spojka

Hřídel přenáší točivý moment z reduktoru dolů přes vršek nádrže do kapaliny. Délka hřídele, průměr a počet opěrných ložisek závisí na hloubce kapaliny a vlastní frekvenci šlehání hřídele při zatížení. Dlouhé hřídele na vysokých nádržích často potřebují mezilehlé stabilní ložisko, aby se zabránilo rezonanci blízké provozní rychlosti.

Konfigurace oběžného kola

Volba oběžného kola závisí na účelu míchání a reologii kapaliny. Mezi běžné typy patří:

• Turbíny s nakloněnými lopatkami pro obecné mísení a mírné suspendování pevných látek
• Hydrofoil oběžná kola pro energeticky účinné objemové proudění v kapalinách s nízkou až střední viskozitou
• Turbíny s plochými lopatkami nebo Rushtonovy turbíny pro rozptyl plynu a vyšší smykové zatížení
• Kotevní a spirálová pásová oběžná kola pro vysokoviskózní tankový mixér, kde se kapalina sotva pohybuje od stěny

Montážní příruba a těsnění hřídele

Montážní příruba přenáší plnou hmotnost a ohybový moment míchačky do konstrukce nádrže, takže jmenovité hodnoty příruby a rozmístění šroubů musí odpovídat jak zatížení míchačky, tak konstrukci střechy nádrže. Hřídelová ucpávka, ať už jde o jednoduché břitové těsnění, ucpávku nebo mechanickou ucpávku, udržuje procesní kapalinu obsaženou a udržuje vnější kontaminaci mimo otevřené nádrže.

Výběr pravého horního vstupního mixéru: Klíčové technické parametry

Před vyžádáním nabídky technik obvykle shromáždí krátký seznam procesních parametrů. Geometrie nádrže, viskozita kapaliny, měrná hmotnost a obsah pevných látek společně určují točivý moment a výkon, který musí mixér s horním vstupem dodat a přeskakování kteréhokoli z nich má tendenci vytvářet poddimenzovaný nebo naddimenzovaný stroj.

Jak objem nádrže roste, požadovaný výkon motoru roste s ním, ale ne přímočaře, protože větší plavidla obvykle běží při nižších otáčkách hřídele s úměrně vyšším točivým momentem. Níže uvedená tabulka ukazuje typická doporučení techniků výkonových pásem motoru, když měřítko mísiče s horním vstupem nebo mísiče s horním plněním podle objemu nádrže.

Obrázek 1: Obecná referenční pásma pro výkon motoru směšovače s horním vstupem proti objemu nádrže. Skutečný výkon závisí na viskozitě, specifické hmotnosti a výběru oběžného kola.

Přizpůsobení rychlosti míchání viskozitě kapaliny pro vysokoviskózní tankový mixér

Rychlost hřídele a viskozita kapaliny se pohybují v opačných směrech. Řídké kapaliny podobné vodě lze účinně míchat při relativně vysokých otáčkách za minutu, zatímco husté pasty a kaše potřebují vysokoviskózní tankový mixér běžící při nízkých otáčkách za minutu s podstatně větším kroutícím momentem, aby se zabránilo zastavení hnacího ústrojí nebo přetížení hřídele. Příliš rychlý provoz viskózní kapaliny plýtvá energií a zvyšuje smykové napětí, aniž by se zlepšila kvalita směsi, zatímco provoz řídké kapaliny příliš pomalu prodlužuje dobu dávkového cyklu bez přínosu.

Obrázek 2: Otáčky obecně klesají se stoupající viskozitou, což je důvod, proč se pro husté kapaliny stává limitujícím faktorem krouticí moment, nikoli rychlost.

Dvě bezrozměrná čísla řídí tento vztah v praxi míchací techniky: míchací Reynoldsovo číslo, které porovnává setrvační sílu s viskózní silou v nádrži, a výkonové číslo, které spojuje geometrii oběžného kola s výkonem odebíraným při dané rychlosti. Průtok má tendenci zůstat laminární při nízkých Reynoldsových číslech, což znamená, že spirálové pásové nebo kotevní oběžné kolo pracující blízko stěny nádrže se stává mnohem efektivnější než malá vysokorychlostní turbína, která by jinak ponechala stagnující zóny nedotčené.

Průmyslové aplikace mixérů s horním vstupem a s horním přívodem

Míchačky s horním a horním plněním se objevují v širokém rozsahu zpracovatelského průmyslu. Výběr konkrétního oběžného kola, těsnění a materiálu se mění z jedné aplikace na druhou, i když základní montážní konfigurace zůstává stejná.

Mixér s horním vstupem pro míchání chemických nádrží

Při chemickém zpracování se mísič s horním vstupem pro provoz v chemických nádržích obvykle zabývá mícháním činidel, nádržemi na úpravu pH a reakčními nádobami. Odolnost proti korozi a integrita těsnění zde mají tendenci být důležitější než surová síla, protože mnoho chemických proudů je agresivních vůči standardním dílům smáčeným z uhlíkové oceli.

Špičkový směšovač pro čištění odpadních vod

Směšovač s horním vstupem pro čištění odpadních vod je běžně instalován ve vyrovnávacích nádržích, neutralizačních nádržích a nádržích pro dávkování chemikálií v čistírnách. Tyto jednotky obvykle běží nepřetržitě, takže životnost ložisek a těsnění při stálém provozu se stává ústředním faktorem výběru.

Horní vstupní mísič pro míchání kalů

Anaerobní vyhnívací nádrže a zahušťovací nádrže se spoléhají na mísič s horním vstupem pro míchání kalu, který udržuje pevné látky suspendované a zabraňuje stratifikaci. Kalová služba často kombinuje střední viskozitu s abrazivními pevnými látkami, což upřednostňuje robustní povlaky oběžného kola a širší vůle hřídele.

Mixér s horním vstupem pro skladování vodní nádrže

Zařízení pro skladování pitné a technologické vody používají míchadlo s horním vstupem pro aplikace v nádržích na vodu, aby se zabránilo tepelné stratifikaci a aby se zbytky dezinfekčního prostředku rovnoměrně distribuovaly v celém skladovaném objemu. Požadavky na energii jsou zde obvykle skromné, protože samotná kapalina má blízko k viskozitě vody.

Špičkový vstupní mixér pro zpracování potravin

Špičkový mixér pro zpracování potravin obvykle upřednostňuje hygienický design, hladké vnitřní povrchy a materiály, které tolerují časté cykly mytí. Konzistence vsázky a jemné řízení smyku jsou v tomto sektoru stejně důležité jako intenzita míchání surového materiálu.

Výběr materiálu a krytu: Možnosti z nerezové oceli a ochrany proti výbuchu

Nerezový mixér s horním vstupem

Mixér z nerezové oceli s horním vstupem je obecně specifikován vždy, když je procesní kapalina korozivní, slaná nebo vyžaduje hygienickou povrchovou úpravu. Linky na zpracování potravin a nápojů, farmaceutických polotovarů a jemných chemikálií se přiklánějí k nerezovým smáčeným dílům, protože tolerují časté cykly mytí a čištění na místě bez degradace povrchu.

Špičkový vstupní mixér s ochranou proti výbuchu

Mixér s horním vstupem v nevýbušném provedení používá utěsněný a dimenzovaný kryt motoru navržený tak, aby obsahoval potenciální zdroje vznícení, když mixér pracuje v oblasti manipulující s hořlavými rozpouštědly, hořlavým prachem nebo jinou nebezpečnou atmosférou. Inženýři pracující na těchto projektech obvykle koordinují výběr skříně se studií klasifikace oblastí závodu již ve fázi návrhu, protože typ skříně ovlivňuje velikost rámu motoru a montážní uspořádání.

Porovnání typů montáže: směšovače s horním vstupem, bočním vstupem a spodním vstupem

Výběr mezi typy montáže je jedním z prvních rozhodnutí v uspořádání směšovacího systému. Průmyslová míchačka s horním vstupem obecně nabízí nejširší flexibilitu napříč velikostmi nádrží a procesními povinnostmi, což je důvod, proč zůstává výchozí volbou pro většinu specifikací průmyslových míchaček pro těžké provozy, ačkoli konfigurace bočního vstupu a spodního vstupu stále lépe vyhovují konkrétním uspořádáním v některých závodech.

Obrázek 3: Relativní srovnání mezi pěti praktickými faktory, hodnocenými na obecné pětibodové inženýrské referenční škále spíše než na pevném standardu.

Směšovače s bočním vstupem mohou vyhovovat velmi velkým otevřeným nádržím, kde by horní vstupní šachta musela být neprakticky dlouhá, a mísiče se spodním vstupem se občas hodí do situací s omezenou výškou. I tak obvykle vítězí uspořádání míchadla namontovaného na horní straně, jakmile se zváží přístup k údržbě a spolehlivost těsnění spolu s výkonem míchání, protože komponenty pohonu zůstávají nad potrubím kapaliny a jsou dosažitelné bez vypouštění nádoby.

Plánování údržby a spolehlivost horních míchadel

Plánování spolehlivosti u směšovače namontovaného nahoře se obecně soustředí na tři body opotřebení: těsnění hřídele, mazání reduktoru a spojovací materiál oběžného kola. Stav těsnění je obvykle první věcí, kterou je třeba zkontrolovat během plánované prohlídky , protože degradující těsnění se často projevuje průsakem kapaliny kolem montážní příruby dlouho předtím, než se objeví jakékoli příznaky hnacího ústrojí.

Obrázek 4: Obecné referenční body intervalu prohlídek, upravené v praxi na základě pracovního cyklu, abrazivity kapaliny a nepřetržitého versus přerušovaného provozu.

Nepřetržitý provoz v čištění odpadních vod nebo kalů má tendenci zkracovat tyto intervaly ve srovnání s přerušovanými dávkovými nádržemi a obsah abrazivních pevných látek urychluje opotřebení povlaku oběžného kola a hřídele bez ohledu na typ montáže. Záznam trendů vibrací a stavu převodového oleje v průběhu času poskytuje včasné varování ještě předtím, než těsnění nebo ložisko skutečně selže.

Pokyny k instalaci pro vysoce výkonné průmyslové míchací systémy

Kvalita instalace má přímý vliv na dlouhodobou spolehlivost jakéhokoli vysoce výkonného průmyslového mixéru a většina problémů v terénu má původ v jednom z následujících kroků, který byl uspěchán nebo přeskočen během uvádění do provozu.

1. Potvrďte, že střecha nádrže nebo nosná konstrukce unese celou statickou hmotnost plus ohybový moment generovaný během provozu, nejen suchou hmotnost míchačky.
2. Před naplněním nádoby ověřte vyrovnání hřídele mezi výstupem reduktoru a spojkou hřídele směšovače, protože později je mnohem obtížnější napravit nesouosost pod zatížením.
3. Zkontrolujte vůli oběžného kola od stěny a dna nádrže vůči toleranci tahu, zejména u nádob s vnitřními přepážkami nebo cívkami.
4. Všechny šrouby montážní příruby utahujte podle specifikovaného pořadí a hodnoty, spíše než je utahujte jedním průchodem kolem příruby.
5. Proveďte počáteční test naprázdno, abyste potvrdili směr otáčení a před zavedením procesní kapaliny zkontrolujte, zda nedochází k šlehání hřídele.
6. Zaznamenejte základní hodnoty vibrací a aktuálního odběru, jakmile mixér běží za normálních provozních podmínek, protože tato čísla se stávají referenčním bodem pro budoucí kontroly údržby.

Konstrukční podpora si zasluhuje zvláštní pozornost u projektů modernizace, kde stávající střecha nádrže navržená pro lehčí míchadlo nebo vůbec žádné míchadlo může vyžadovat vyztužení, než bude možné bezpečně nainstalovat větší míchadlo namontované na horní straně.

Spolupráce se špičkovým výrobcem mixérů

Výběr výrobce mixéru s horním vstupem zahrnuje více než jen porovnání datového listu s požadavkem procesu. Technická podpora během fáze specifikace, možnost modelovat nestandardní geometrii nádrže a přístup k aplikačním zkušenostem v různých průmyslových odvětvích – to vše ovlivňuje výkon konečného zařízení, jakmile se dostane na pole.

Wuxi Top Mixer Equipment Co., Ltd. je jedním z příkladů výrobce průmyslových míchadel se specializovaným týmem inženýrů, který zahrnuje zařízení na míchání kapalin, prášku a suspenzí. Společnost byla založena v roce 2003 s výrobní základnou ve Wuxi v průmyslové oblasti delty řeky Yangtze a organizuje svou práci v několika aplikačních divizích, včetně míchání prášku a suspenzí, energie z biomasy a ochrany životního prostředí, zpracování potravinářských a farmaceutických meziproduktů a míchání jemných chemikálií. Tento druh divizní struktury je běžný mezi výrobci, kteří obsluhují širokou zákaznickou základnu, protože geometrie oběžného kola, typ těsnění a výběr materiálu se podstatně liší mezi nádrží na dávkování potravin a reaktorem pro jemné chemikálie.

Když inženýři hodnotí špičkového výrobce směšovačů, na začátku konverzace se obvykle objeví několik praktických otázek: může výrobce modelovat kritické otáčky hřídele pro nestandardní výšku nádrže, může získat materiály oběžného kola přizpůsobené neobvyklé chemii kapaliny a může podpořit uvedení do provozu a řešení problémů po instalaci jednotky. Výrobci se zkušenostmi v odvětvích chemie, úpravy vody, potravinářství a biomasy obecně přinášejí na tyto otázky širší referenční rámec než dodavatel pracující z jediné katalogové konfigurace.

Často kladené otázky

• Q1: Co je to mixážní pult s horním vstupem

  Odpověď: Jedná se o míchadlo namontované v horní části nádrže, s hřídelí a oběžným kolem vyčnívajícím dolů do procesní tekutiny, zatímco motor a reduktor zůstávají nad nádobou.

• Q2: Jak funguje mixážní pult s horním vstupem

  Odpověď: Motor pohání převodovku, která snižuje rychlost a zvyšuje točivý moment, otáčí svislým hřídelem připojeným k jednomu nebo více oběžným kolům, které vytvářejí proudění uvnitř nádrže pro míchání nebo pozastavení obsahu.

• Q3: Co je to mixér s horním plněním

  Odpověď: Termín popisuje stejnou konfiguraci s horní montáží, která se často používá, když proces zahrnuje přivádění proudu prášku, přísady nebo kapaliny do nádoby shora, zatímco oběžné kolo míchá směs.

• Q4: Co je to průmyslové míchadlo

  Odpověď: Je to obecný termín pro zařízení, které vytváří pohyb uvnitř nádrže nebo nádoby za účelem míchání tekutin, suspendování pevných látek nebo udržování jednotné teploty a složení v průběhu celé výrobní dávky.

• Q5: Co je míchání nádrže

  Odpověď: Míchání nádrže se týká mechanického procesu vytváření toku uvnitř nádoby, obvykle prostřednictvím rotujícího oběžného kola, aby se dosáhlo míchání, suspenze, přenosu tepla nebo rovnoměrnosti reakce.

• Q6: Jak si mohu vybrat správný horní vstupní mixér pro svou nádrž

  Odpověď: Začněte s geometrií nádrže, viskozitou kapaliny, měrnou hmotností a obsahem pevných látek, poté před výběrem výkonu motoru a konfigurace těsnění přizpůsobte točivý moment a typ oběžného kola těmto parametrům.

• Q7: Jaký je rozdíl mezi mixérem s horním a bočním vstupem

  Odpověď: Směšovač s horním vstupem se montuje skrz vršek nádrže s pohonem nad potrubím kapaliny, zatímco směšovač s bočním vstupem se montuje přes stěnu nádrže poblíž dna, což vyhovuje určitým uspořádáním velkých otevřených nádrží.

• Q8: Může mixér s horním vstupem zpracovávat kapaliny s vysokou viskozitou

  Odpověď: Ano, se správným oběžným kolem, jako je konstrukce kotvy nebo spirálové pásky a převodový reduktor dimenzovaný pro nízké otáčky a vysoký krouticí moment, může konfigurace směšovače s vysokou viskozitou efektivně zpracovávat husté kapaliny.

• Q9: Jaká průmyslová odvětví používají směšovače se špičkovým vstupem

  Odpověď: Chemické zpracování, čištění odpadních vod, vyhnívání kalů, skladování vody, zpracování potravin a nápojů a zařízení na výrobu energie z biomasy, všechny běžně používají mísiče s horním vstupem a horním plněním.

• Q10: Jak často by se měl provádět servis mixéru s horním vstupem

  Odpověď: Intervaly kontrol se liší podle pracovního cyklu a abrazivity kapaliny, ale mnoho nepřetržitých provozních jednotek je kontrolováno zhruba v šesti až dvanáctiměsíčním cyklu, přičemž primárními kontrolními body je stav těsnění a převodového oleje.

• Q11: Nabízí špičkový výrobce mixérů vlastní návrhy?

  Odpověď: Mnoho výrobců, včetně Wuxi Top Mixer Equipment Co., Ltd., spolupracuje s inženýry na modelování nestandardní geometrie nádrže a úpravě délky hřídele, typu oběžného kola a konfigurace těsnění podle konkrétního procesu.

• Q12: Jaká je role reduktoru v míchačce namontované nahoře

  Odpověď: Reduktor převádí otáčky motoru na nižší otáčky hřídele a vyšší krouticí moment, které většina míchacích činností vyžaduje, a jeho hodnocení do značné míry určuje, jakou zátěž může míchačka v provozu zvládnout.
