Úvod do magnetických míchadel

Úvod do magnetických míchadel

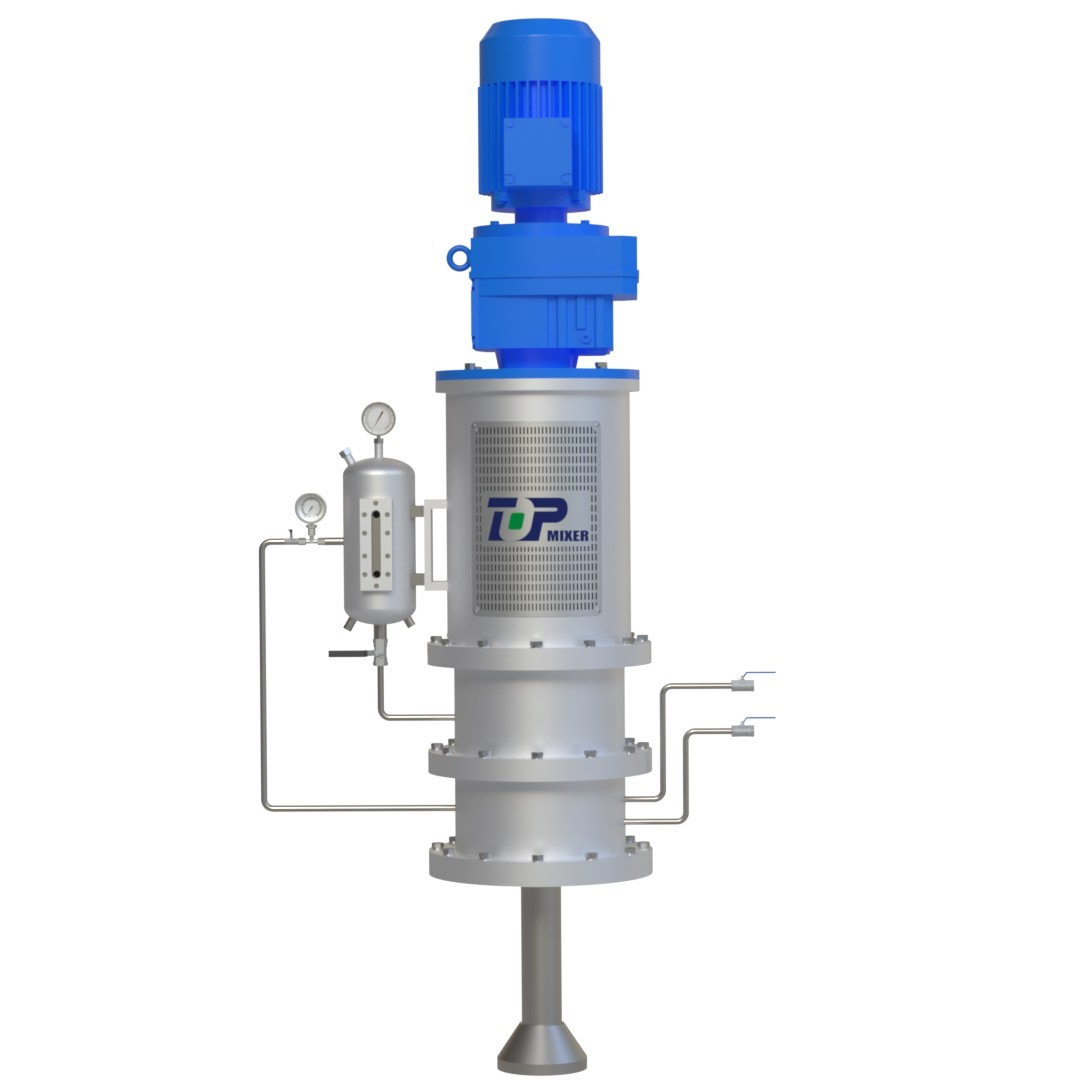

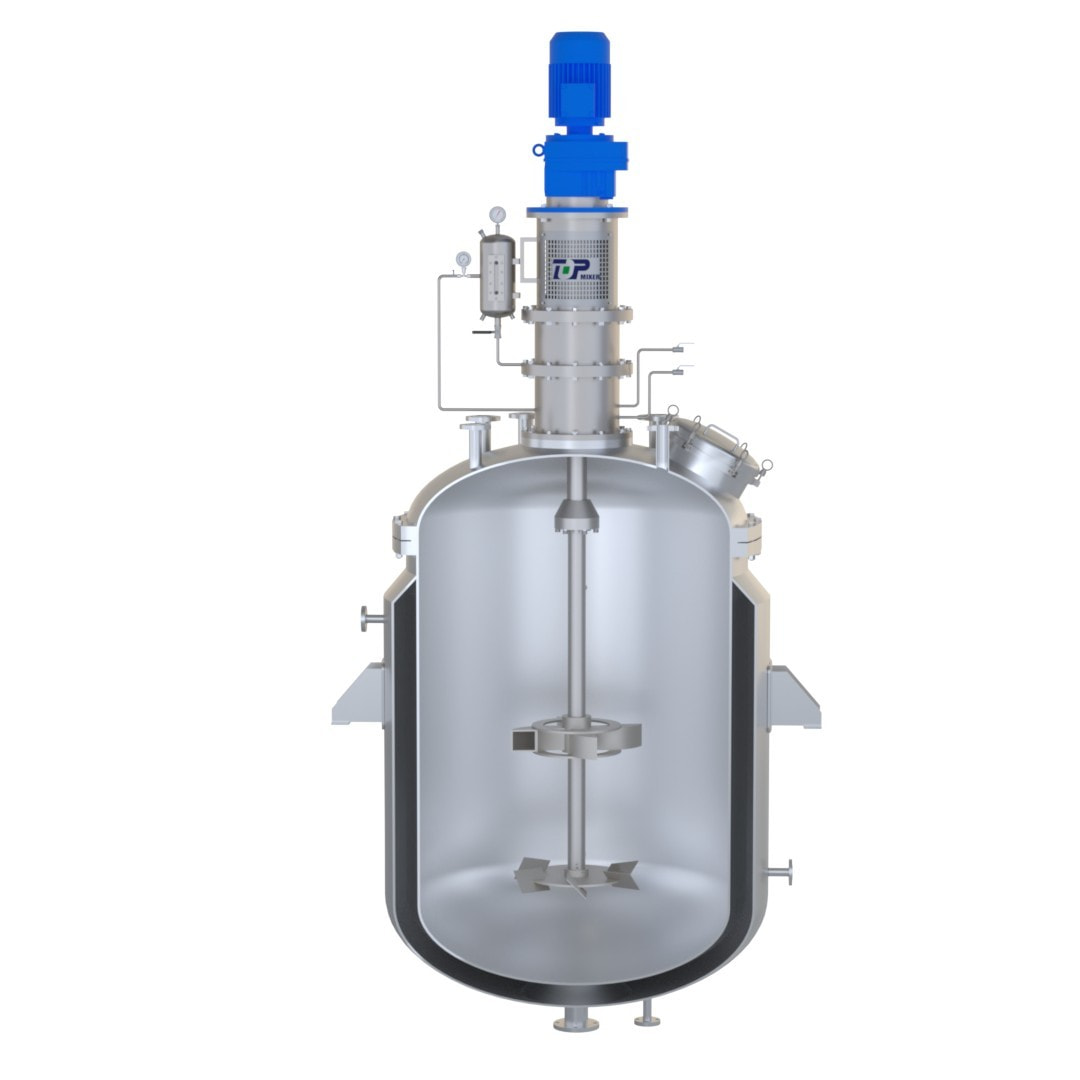

Magnetické míchadlo s horním přívodem je míchací zařízení, které montuje magnetické míchací rameno na horní část nádoby. Je široce používán v laboratořích a průmyslové výrobě. Následuje stručný úvod k magnetickým míchadlům s horním plněním, včetně jejich pracovního principu, technických vlastností a aplikačních scénářů.

1. Princip činnosti

Princip činnosti magnetické míchačky s horním plněním je založen na magnetické vazbě. Mezi jeho základní součásti patří:

Vnější magnetický rotor: poháněný motorem, aby se otáčel a generoval točivé magnetické pole.

Vnitřní magnetický rotor (míchání): Umístěný v kapalině uvnitř nádoby se otáčí vlivem magnetického pole vnějšího magnetického rotoru.

Izolační pouzdro: Odděluje vnější magnetický rotor od vnitřního magnetického rotoru, aby se zabránilo úniku kapaliny, a zároveň chrání motor a magnetický systém.

Když motor pohání vnější magnetický rotor, aby se otáčel, rotující magnetické pole generované vnějším magnetickým rotorem proniká izolační objímkou ​​a působí na vnitřní magnetický rotor, což způsobuje, že se otáčí synchronně. Rotace vnitřního magnetického rotoru pohání kapalinu tak, aby tvořila víry, čímž se dosahuje rovnoměrného míchání kapaliny.

2. Technické vlastnosti

Bezkontaktní přenos: Bezkontaktní přenos je dosažen pomocí magnetické spojky, která zabraňuje problému s únikem hřídelového těsnění u tradičních mechanických míchadel a je zvláště vhodný pro manipulaci s korozivními nebo vysoce čistými kapalinami.

Vynikající těsnicí výkon: Vzhledem k tomu, že vnitřní a vnější magnetický rotor jsou zcela izolovány izolační manžetou, kapalina během procesu míchání neuniká, což zajišťuje vysokou bezpečnost.

Snadná instalace: Míchací zařízení je instalováno na horní straně nádoby, takže se snadno instaluje a odstraňuje a snadno se udržuje.

Široká škála aplikací: Dokáže zpracovávat kapaliny různých viskozit a podle potřeby lze zvolit různé tvary a velikosti míchací tyčinky.

Nízká smyková síla: Vhodné pro vzorky, které jsou citlivé na smykovou sílu, jako jsou buněčné kultury a suspenze.

Energeticky úsporný a účinný: Převod magnetické spojky má vysokou účinnost a nízkou spotřebu energie.

3. Aplikační scénáře

Laboratoř: Používá se pro experimentální operace, jako je míchání roztoků, rozpouštění a chemické reakce, zvláště vhodné pro experimenty s vysokými požadavky na sterilitu a podmínky bez znečištění.

Průmyslová výroba: Používá se v průmyslových odvětvích, jako je chemický, farmaceutický a potravinářský průmysl pro míchání vysoce viskózních kapalin a míchání materiálů v reakčních nádobách.

Biofarmaceutika: Používají se v bioreaktorech pro procesy, jako je buněčná kultura a biofermentace, zajišťující aseptický provoz.

4. Silné stránky a výzvy

výhody:

Žádné riziko úniku: Magnetická spojka zabraňuje problémům s únikem mechanických ucpávek a zvyšuje bezpečnost.

Snadná obsluha: snadná instalace a použití a nízké náklady na údržbu.

Vysoká použitelnost: Vhodné pro různé kapaliny a procesní podmínky.

výzva:

Výzvy při zvětšování: U velkých nádob je výroba a instalace magnetických míchadel poměrně obtížná a požadavky na pevnost a stabilitu míchací hřídele jsou vysoké. Omezený účinek míchání u kapalin s vysokou viskozitou: Při manipulaci s kapalinami s extrémně vysokou viskozitou může být účinnost míchání nižší než u mechanických míchadel.

Magnetická míchadla s horním plněním se se svou jedinečnou bezkontaktní přenosovou metodou a účinným a bezpečným výkonem míchání stala nepostradatelným vybavením moderních laboratoří a průmyslové výroby.

Úvod do magnetického spodního míchání

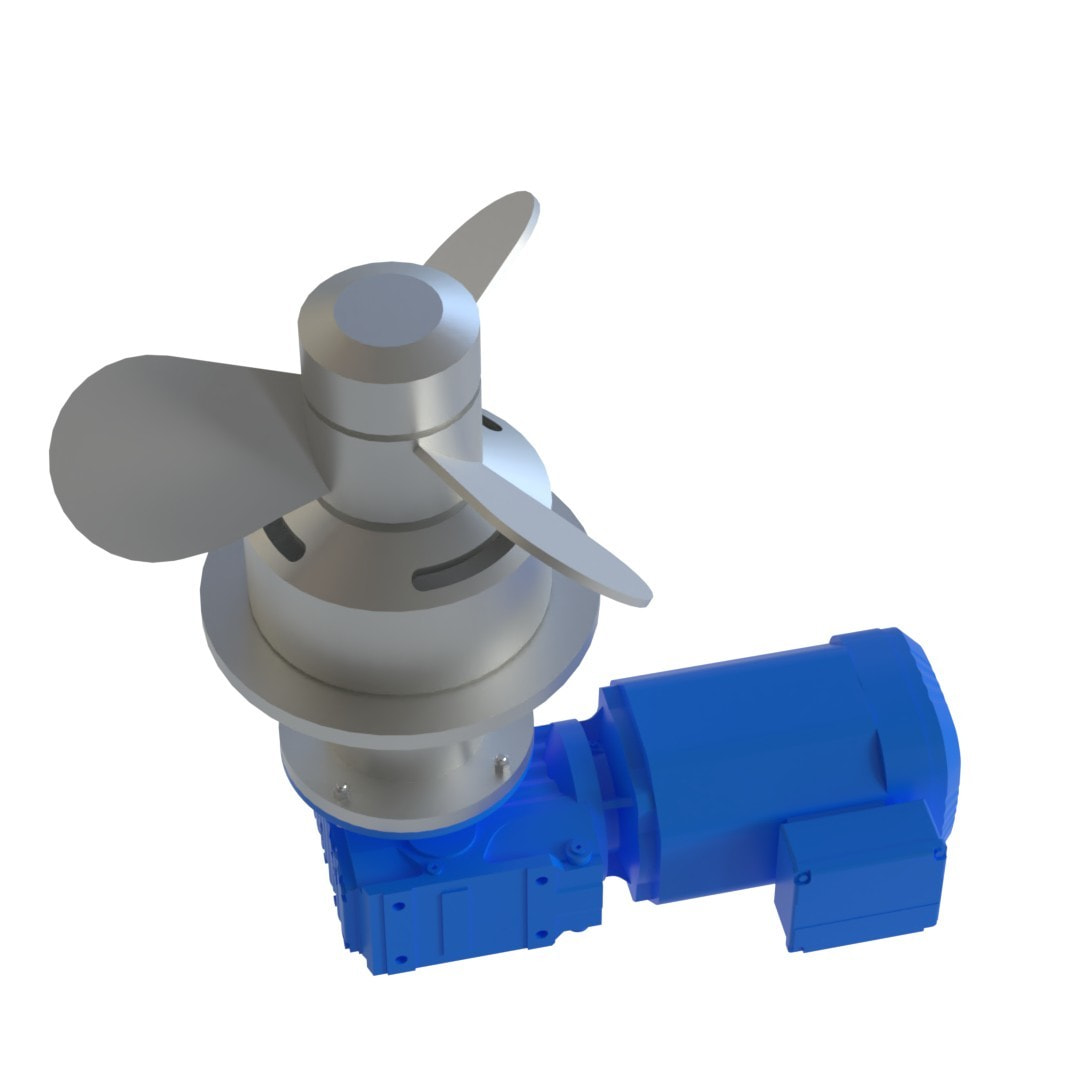

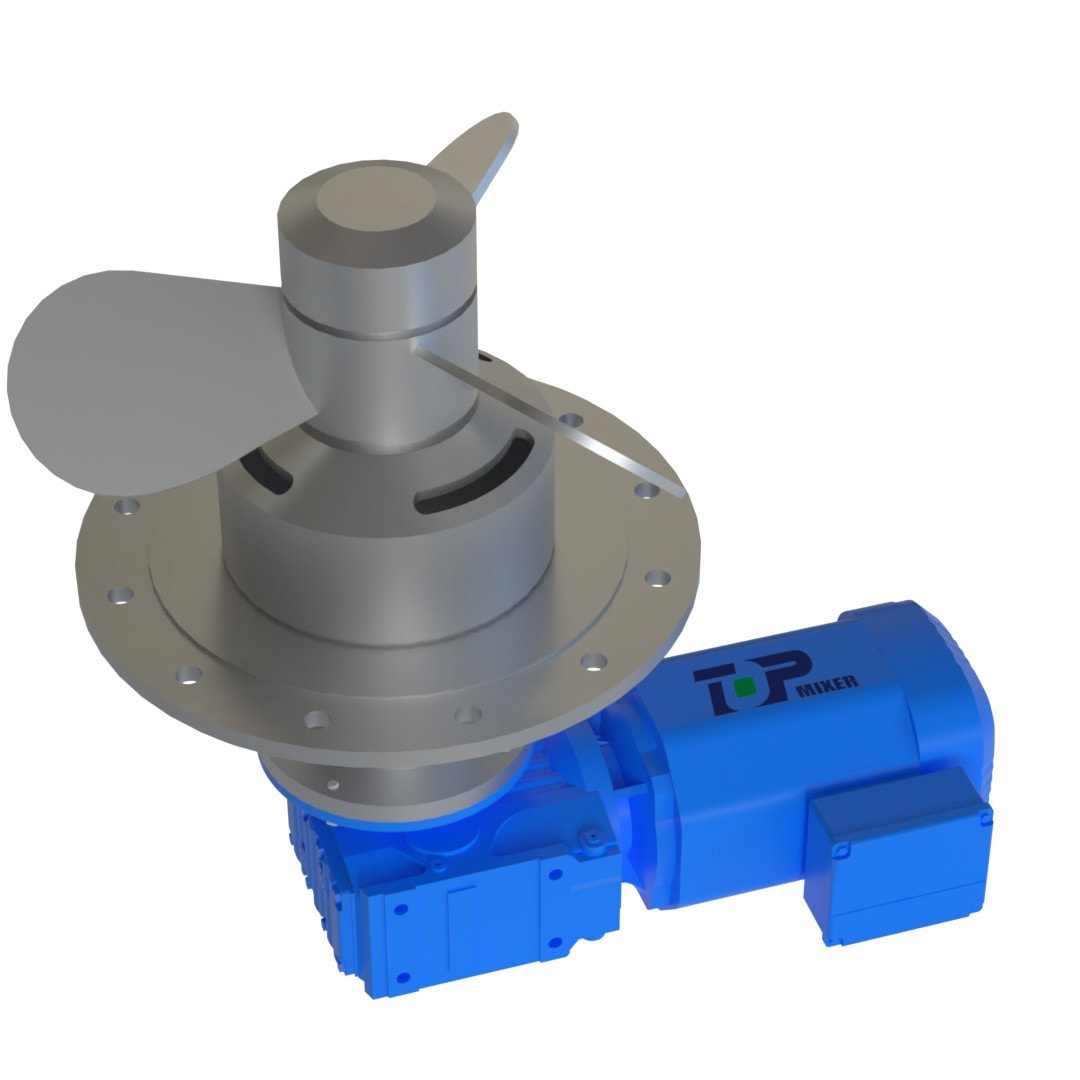

Magnetický mixér se spodním vstupem je míchací zařízení, které využívá technologii magnetického pohonu. Jeho míchací jednotka je umístěna na dně nádoby a míchací lopatka se otáčí bezdotykovým přenosem magnetické spojky, aby se dosáhlo rovnoměrného promíchání kapalin. Následuje podrobný úvod k magnetickým mixérům se spodním vstupem:

1. Princip činnosti

Magnetické mixéry se spodním vstupem využívají principu přitažlivosti mezi opačnými póly a odpuzování mezi podobnými póly v magnetických materiálech. Externí magnetické hnací zařízení generuje rotující magnetické pole, které naopak pohání vnitřní míchací lopatku (nebo míchadlo) k otáčení. Jeho pracovní proces je následující:

Externí magnetické hnací zařízení (jako je magnet poháněný elektromotorem) generuje rotující magnetické pole.

Vnitřní míchací lopatka (nebo míchadlo) se otáčí synchronně s vnějším magnetickým polem prostřednictvím magnetické vazby.

Rotace míchací lopatky způsobí, že kapalina uvnitř nádoby vytvoří vír, čímž se dosáhne rovnoměrného promíchání kapaliny.

2. Technické vlastnosti

Žádné riziko úniku: Pohon s magnetickou spojkou eliminuje potřebu mechanických ucpávek a zabraňuje problémům s netěsností tradičních mechanických ucpávek. Je zvláště vhodný pro manipulaci s toxickými, zdraví škodlivými, hořlavými, výbušnými nebo vysoce čistými materiály.

Vysoká čistota: Míchací zařízení je umístěno na dně nádoby, snižuje mrtvé zóny a zajišťuje rovnoměrné promíchání materiálů, takže je vhodné pro aplikace s vysokými požadavky na čistotu.

Konstrukce s dlouhou životností: Vysoce výkonné magnety a materiály odolné proti korozi, jako je nerezová ocel 316L, prodlužují životnost zařízení.

Bezpečné a spolehlivé: Nahrazením dynamické mechanické ucpávky statickou ucpávkou s použitím navařeného izolačního pouzdra jsou vyřešeny problémy s provozem, netěsností, kapáním a prosakováním z tradičních těsnění.

Vysoce účinné míchání: Míchadlo umístěné na dně vytváří dobrý cirkulační průtok a zlepšuje účinnost míchání.

3. Aplikační scénáře

Magnetické mixéry se spodním vstupem jsou široce používány v následujících oblastech:

Farmaceutický průmysl: Používá se při míchání, reakcích a dalších procesech při výrobě léků, aby byly splněny normy GMP.

Biotechnologie: Zajištění aseptického provozu v procesech, jako je biofermentace a buněčné kultury.

Potravinářský a nápojový průmysl: Používá se k míchání a míchání při zpracování potravin, aby byla zajištěna kvalita a bezpečnost produktu.

Chemický průmysl: Používá se pro míchání a reakce při výrobě čistých chemikálií.

4. Silné stránky a výzvy

výhody:

Žádné riziko úniku, vysoká bezpečnost.

Má vysokou čistotu a je vhodný pro průmyslová odvětví s vysokými hygienickými požadavky.

Konstrukce s dlouhou životností snižuje náklady na údržbu.

výzva:

U vysoce viskózních materiálů nemusí být účinnost míchání tak dobrá jako u mechanických míchadel.

Náklady na vybavení jsou poměrně vysoké.

Magnetické míchačky se spodním vstupem, se svými jedinečnými vlastnostmi, že jsou těsnost, vysoce čisté a mají dlouhou životnost, hrají důležitou roli v průmyslových odvětvích, jako je farmacie, biotechnologie, potravinářství a chemikálie, a jsou jedním z nepostradatelných součástí zařízení v moderní průmyslové výrobě.
